Tipps für den Mountainbike-Radsport:
Wie mache ich ein Radtour-Höhenprofil ?

Einleitung

Jeden Radfahrer interessiert natürlich prinzipiell die Streckenführung einer geplanten Radtour. Im Radsport allgemein und insbesondere für Mountainbike-Fahrer gehören zu einer guten Vorbereitung einer Tour auch gute Kenntnisse über die Steigungen im Verlauf der Strecke. - Ein solches Höhenprofil einer Radstrecke (wie es z. B. bei der Tour de France oft im Fernsehen eingeblendet wird) ist nicht allzu schwer selbst anzufertigen, wie nachfolgend dargestellt wird.

Auch wenn das Höhenprofil einer Radtour aussieht wie ein einfacher gerader Schnitt durch eine topologische Karte so ist dieser Schnitt eben doch nicht gerade, sondern erfolgt entlang der Strecke der Radtour (im Radsport - egal ob mit Rennrad oder Mountainbike - zählen ja auch nur gefahrene Kilometer, und nicht die Luftlinie zwischen Start und Ziel ;-)).

Anleitung zur Fertigung eines Höhenprofil-Bildes (insbes. für Mountainbike / Radsport)

Um das Profil für eine konkrete Radtour zu erzeugen müssen zuerst auf einer geeigenten Karte (mit eingezeichneten Höhenlinien) die Streckenpunkte gesucht werden, an denen dauerhaft wesentliche Steigungsänderungen vorliegen (also ggf. nicht jede sehr kurze Teilstrecke oder jede noch so geringe Steigungsschwankungen berücksichtigen). Letztendlich liegt die Detailtreue (Genauigkeit) des Profils Ihrer Radtour natürlich in Ihrem eigenen Ermessen. Fünfzehn bis zwanzig markante Steigungsänderungen auf der Strecke dürften i. d. R. auch für den Radsport genügen (als Rennrad-Fahrer auf dem platten Land brauchen Sie natürlich kein Höhenprofil - für das Mountainbiken in den Alpen jedoch ist es ein Muß).

Woran erkennt man Änderungen der Steigung ?

Auf einer geeigneten Karte mit Höhenlinien (Fachbegriff für Höhenlinie: Isohypse) fahren Sie gedanklich (oder mit dem Finger) die Strecke der Radtour entlang. Dabei beobachten Sie, wie häufig die Radstrecke eine Höhenlinie kreuzt (Achtung: eine mehrfach (!) gekreuzte Höhenlinie bedeuten, dass die Strecke in diesem Bereich relativ eben ist !). Wird z. B. auf der Strecke anfangs alle 2 cm der Radstrecke eine Höhenlinie überfahren, später aber bereits bei je 1 cm auf der Karte, so hat sich die Steigung verdoppelt. An der Stelle, wo sich die Höhenliniendichte (Höhenlinien je gefahrener Strecke) geändert hat sollte die bis dahin gefahrene Streckenlänge und die an der Höhenlinie angegebene Höhe notiert werden.

>>>Beispiel-BILD kommt noch !<<<

Aus den Daten das Höhenprofil erzeugen.

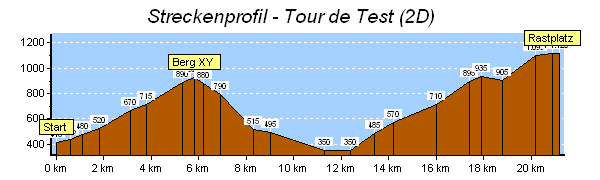

Sie können nun mit der Liste der Steigungsänderungspunkte (Km der Radstrecke und Höhen in Metern) ein Fächendiagramm erzeugen, welches den Höhenverlauf der Radstrecke widerspiegelt. (Wenn Sie nicht nur Mountainbike fahren, sondern auch bergwandern, kann natürlich auch ein Profil für Bergwanderer erzeugt werden.) Um das Höhendiagramm als webtaugliches Bild zu erzeugen, brauchen Sie ein geeignetes Programm. Die kostenlose Light-Version von dataproper kann mit Ihren aus der Landkarte ermittelten Daten ein Höhendiagramm erzeugen (siehe Bild oben). Dazu geben Sie in einem Texteditor die Datenliste wie folgt ein (Strecke [Km] ; Höhe [m]; Kommentar):

0;415;"Start"
0,6; 435;
1,1; 480;
1,8; 520;
3,1; 670;
3,8; 715;
5,3; 890;
5,8; 925; "Berg 1"
6,2; 880;
6,9; 790;
...

Die Texdatei für das Beispieldiagramm oben finden Sie hier. (Wenn Sie eine Tabellenkalkulation haben, so können Sie die Daten auch dort eingeben und als xls-Datei (im Excel-Format) speichern. Mit dataproper können Sie dann auch auf diese Daten zugreifen)

In dataproper LT (der Light-Version) erzeugen Sie nun im Konfigurationsprogramm eine neue Diagrammdefinition. Fügen Sie nun die Daten als Flächendiagramm hinzu. - Mit dem Serverprogramm steht dann auf Knopfdruck ein aus der Daten-Datei erzeugtes Diagramm zur Verfügung.

Beispiel-Vorlage für eilige Mountainbike- / Radsport-Anhänger

Ganz eilige Mountainbike / Radsport-Anhänger können für ihre Radtour auch die vordefinierte Beispiel-Vorlage verwenden (Ihre Datendatei (Beispiel hier herunterladen) muss dann im Beispiel-Datenverzeichnis "c:\dataproper-bsp\datenquellen\" als "mountainbike.txt" abgespeichert werden! Die Datei "schema.ini" (bitte ebenfalls herunterladen) ersetzt die gleichnamige Datei in dem Beispiel-Datenverzeichnis. Die Beispiel-Vorlage "mountainbike.xml" (wegen vorheriger Schwierigkeiten nun als zip-Archiv) sollten Sie im Konfigurationsprogramms im Hauptmenü unter "Datei laden" zuladen (Beachten Sie bitte: Sichern Sie zuerst die aktuelle Beispiel-Datei mit "Datei speichern". Sollten Sie vor der Nutzung dieser Beispielvorlage für das Streckenprofil in der dataproper-Konfiguration bereits das Passwort geändert haben, so muss das Passwort zuerst wieder in ein leeres Passwort geändert werden) !

So, nun nur noch die dataproper-Konfiguration speichern und den dataproper-Server starten. Nach Doppelklick auf das Taskleisten-Icon den Auftrag "Streckenprofil" auswählen und auf "Auftrag bearbeiten" klicken. Das Bild finden Sie unter c:\dataproper-bsp\zielverzeichnis\
